圆柱螺旋压缩弹簧设计计算软件
请您填写
压簧材质:
SUS304 - WPB
SWPB
平均螺旋直径(中径) D:
mm
线材直径(线径) d:
mm
压簧总圈数 Na:
圈
原始长度 L0:
mm
压缩后长度(min) L1:
mm
压缩后长度(max) L2:
mm

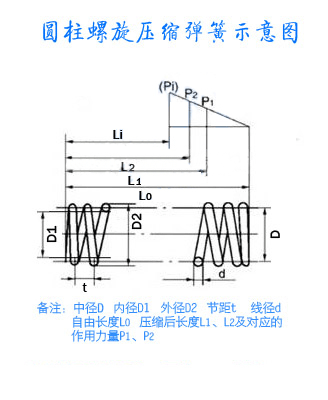

注:请认真填写你所需的弹簧的具体参数,便可以计算出该弹簧对应的数值。您还可以对照下面的弹簧示意图。
查看结果
弹簧材质:
横弹性系数 G:
kg/mm2
最大应力 Smax:
Pa
弹簧外径 D2:
mm
弹簧内径 D1:
mm
弹簧指数(旋绕比) C:
节距 t=
mm
弹簧最小长度 =
mm
弹簧系数 K=
g/mm
作用力量(min) P1=
g
作用力量(max) P2=
g
作用力量(min) P1=
N
作用力量(max) P2=
N
应力(min) S1=
Kg/mm2
应力(max) S2=
Kg/mm2
安全率 SF=
%
弹簧重量 M=
g
*以上结果仅供参考
压缩弹簧计算公式:其中包含了很多弹簧弹力公式、弹簧计算公式、弹簧刚度计算公式、弹簧长度计算公式在里面,可以轻松实现弹簧弹力计算、弹簧设计计算、弹簧刚度计算等。希望这款压力弹簧计算软件(
压簧计算软件
)能够帮助您在弹簧设计中起到一点点辅助作用!
